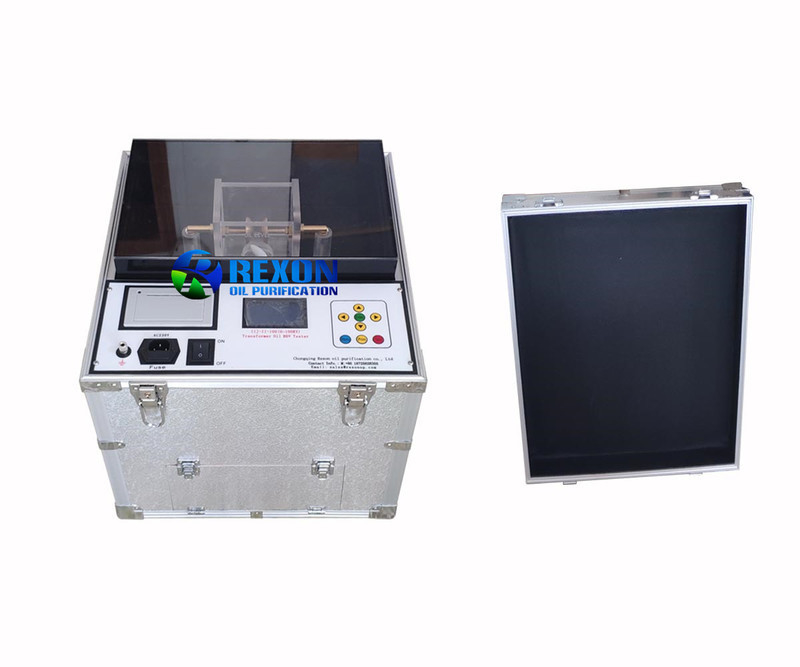

पोर्टेबल ऑटोमैटिक आइसोलेशन ऑयल बीडीवी परीक्षक सीरीज IIJ-II

आवेदन

IIJ-II श्रृंखला पोर्टेबल और पूरी तरह से स्वचालित तेल परीक्षक 0 से 60KV, 80KV और 100KV BDV मूल्य परीक्षण के लिए, अछूता तेल की विद्युतरोधक शक्ति का परीक्षण करने के लिए लागू किया जाता है।यह आईईसी 156 परीक्षण विधि की आवश्यकता के अनुसार डिजाइन किया गया है, जो उचित प्रोग्रामिंग के माध्यम से, ऑटो बूस्ट, कदम नीचे, हलचल, प्रदर्शन और प्रिंट आउट के कार्यों है। तेल माध्यम के टूटने के बाद,HV ब्रेक-ऑफ 10 सेकंड के भीतर काम करेगा नियंत्रण प्रणाली के आंशिक ऑटो अलगाव को सक्षम करने के लिए; यह प्रभावी रूप से कर्मियों की सुरक्षा और उपकरण सुरक्षा की रक्षा करता है। पोर्टेबल डिजाइन साइट पर परियोजना के उपयोग के लिए अधिक उपयुक्त है और ले जाने के लिए सुविधाजनक है, यह भी परीक्षक को साफ और सुरक्षित रख सकता है।

तकनीकी मापदंड

1बिजली की आपूर्तिः 220 वी एसी, 50 हर्ट्ज

2. आउटपुट वोल्टेजः 0-100KV AC

3क्षमताः 2.0KVA

4परीक्षण वोल्टेज की वृद्धि दरः लगभग 2 केवीए/एस

5दबाव परीक्षण की गतिः 3%

6. टूटने की संवेदनशीलताः <2 केवी

7. तरंग रूप विकृतिः ≤ 3%

8टूटने का समय: ≤10ms

9कार्य वातावरणः तापमानः 0 से 40°C,

आर्द्रताः< 85% (सम्बन्धी आर्द्रता)

10भंडारण वातावरणः तापमानः -20 से 60 °C, आर्द्रताः< 75% (सम्बन्धी आर्द्रता)

11कार्य ऊंचाईः < 1500 मीटर (यदि 1500 मीटर से अधिक, यह अनुकूलित किया जा सकता है)

12परीक्षण कक्षः ग्लास, 300 से 500 मिलीलीटर, सुरक्षात्मक ढक्कन और रेंगनेवाला के साथ।

13इलेक्ट्रोडः स्टेनलेस स्टील गोलाकार 36 मिमी व्यास/अर्धगोलाकार 25 मिमी त्रिज्या, आईईसी-156 के अनुसार 2.5 मिमी का अंतर।

14तेल के नमूने का प्रारंभिक स्टैंड समयः 180 सेकंड

तेल के नमूने का मध्यवर्ती स्टैंड समयः 60 सेकंड

तेल के नमूने का स्ट्रिंग समयः 60 सेकंड

लगातार परीक्षणों की संख्याः 6

15आयाम और वजन

पैक होने से पहलेः 475 × 485 × 485 मिमी

शुद्ध भारः 45 किलो

पैकिंग के बादः 490 × 495 × 495 मिमी

सकल वजन: 50 किलो
